标准体系结构图与标准体系框架图的区别与联系

标准体系结构图与标准体系框架图是紧密相关但又有所区别的两个概念，它们共同构成了标准体系的核心架构，为标准的制定、实施和管理提供了科学的依据和方法。

1. 标准体系结构图

1.1  定义

标准体系结构图是一种用以表达和沟通标准体系整体架构的图形化模型。它通过可视化的图形元素（如矩形方框、连线等），以层次关系、序列关系或它们的组合，来界定标准体系的范围与边界，并着重展示其内部各组成部分（如子体系、类别、个体标准）之间的静态逻辑关联与动态相互作用。因此，标准体系结构图兼具“分类地图”的清晰性和“设计蓝图”的指导性。它既能像企业架构图一样，直观呈现技术标准、管理标准、工作标准等子体系的层级与关联；也能像系统架构图一样，说明基础标准如何支撑应用标准，以及信息流、数据流如何在标准间传递。

1.2  作用

标准体系结构图的核心作用在于，它通过明确标准体系的内部逻辑框架与运行机制，为复杂系统的构建与集成提供清晰的指引。它定义了标准的适用范围、层级关系和技术依赖路径，例如揭示上层应用标准如何依赖于中层平台与底层基础设施标准，从而确保不同层级（垂直集成）和不同环节（水平协同）的标准能够相互衔接、协调一致，形成一个有机整体。这不仅为不同行业的技术发展和标准制定提供了通用的架构参考，有效避免“信息孤岛”，还使得标准的制定、实施和管理过程有章可循，最终保障整个系统实现互联互通与高效协同。

1.3  举例

（1）国家智能制造标准体系结构包括A基础共性、B关键技术、C行业应用等3个部分，主要反映标准体系各部分的组成关系（见图1）。

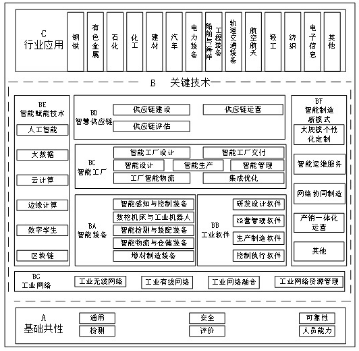

图1  智能制造标准体系结构

该体系结构由三大板块构成，自下而上、由通用到专用地形成了有机整体。

A.基础共性：作为底座，涵盖安全、隐私、可靠性、测试评估等所有智能制造领域均需遵循的通用标准。

B.关键技术：作为核心支撑，包括智能装备、工业网络、工业大数据、数字孪生等使能技术的关键标准。

C.行业应用：作为顶层，面向船舶、航空、电子信息等具体行业，定义智能制造解决方案的落地应用标准。

该结构主要反映了从通用技术到行业应用的组成关系，确保了关键技术对行业应用的坚实支撑。

（2）标准数字化标准体系结构包括“A基础通用”“B过程实现”“C数字标准”“D应用与服务”等4个板块，主要反映标准体系各部分的组成关系。标准数字化标准体系结构如图2所示。

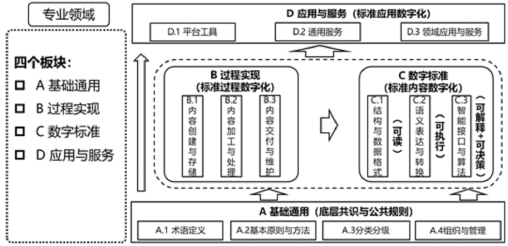

图2  标准数字化标准体系结构

该体系结构则聚焦于标准全生命周期的数字化转型过程，由四个紧密衔接的板块构成。

A.基础通用：为体系提供总体架构、术语、安全与合规性评估等基础保障。

B.过程实现：规范标准立项、起草、发布、实施、复审等全过程的数字化管理活动。

C.数字标准：此为体系核心，定义了标准信息模型、元数据、本体等，规定了标准本身如何被结构化、语义化地表达为机器可读的数据资源。

D.应用与服务：面向最终用户，涵盖智能检索、合规性自动检查、系统集成等基于数字标准的具体应用。

该结构不仅反映了各部分的组成关系，更清晰地展示了从基础保障到过程管理，再到核心资源构建，最终实现价值输出的逻辑递进关系。

2. 标准体系框架图

2.1  定义

标准体系框架图是标准体系的总体蓝图和宏观架构的可视化呈现。它通过对标准体系的基本组成单元（如主要板块、组成部分）进行规划与排列，从顶层视角展示标准体系的整体轮廓、范围边界以及各构成要素的分布情况。其核心在于呈现体系的“组成是什么”和“范围到哪里”，而非详细描述各部分之间的动态交互逻辑。

2.2  作用

明确范围与规划蓝图：界定标准体系的覆盖范围和总体目标，为体系的构建和发展提供清晰的顶层设计和规划依据。

展示宏观布局：帮助相关方（如决策者、标准制定者）快速、直观地理解标准体系的整体布局和核心组成部分。

确保完整与协调：通过框定所有必要的构成要素，并展示它们之间的并列或大类归属关系，确保标准体系的完整性和内部协调性，防止重大领域缺失。

指导标准立项：为具体标准的规划、制定和归类提供基础性的分类框架。

框架明确了标准体系的范围、目标和主要构成要素，为具体的标准制定和体系构建提供了基础和依据。它帮助相关方理解标准体系的整体布局，协调不同部分之间的关系，确保标准体系的完整性和协调性。

2.3  举例

例1：国家智能制造标准体系框架图（见图3）

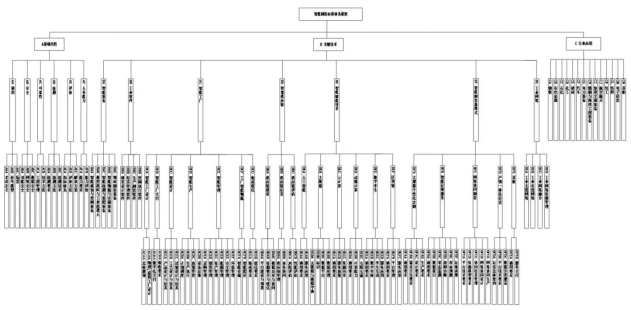

图3  智能制造标准体系框架

该框架图清晰地展示了国家智能制造标准体系由三大板块构成：A.基础共性、B.关键技术、C.行业应用。这幅框架图的作用在于，从宏观上界定了智能制造标准化的三大领域，明确了“基础共性”是支撑，“关键技术”是核心，“行业应用”是落脚点的总体布局，为成千上万项具体标准的制定提供了归类和规划的“文件夹”。

例2：标准数字化标准体系框架图（见图4）

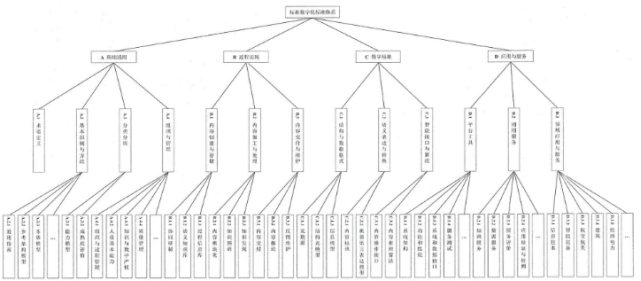

图4  标准数字化标准体系框架

该框架图勾勒出标准数字化标准体系的四个核心板块：A.基础通用、B.过程实现、C.数字标准、D.应用与服务。此图从顶层明确了标准数字化工作不仅关乎标准本身的形态（数字标准），还包括其管理过程（过程实现）和最终价值（应用与服务），并需要基础规则（基础通用）的保障，完整地描绘了该体系的工作边界。

例3：磁悬浮动力技术标准体系框架图（见图5）

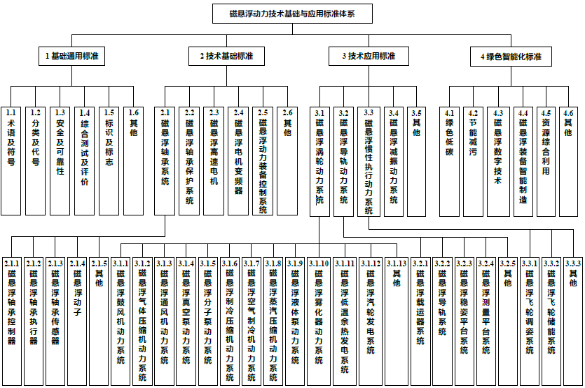

图5  磁悬浮动力技术基础与应用标准体系框架

该框架图构建了一个以三层核心结构为轮廓的体系。基础层：磁悬浮动力技术通用标准；核心层：以磁悬浮动力技术基础标准（涵盖轴承系统、保护系统、高速电机等）和应用标准（涵盖涡轮动力系统、导轨系统等）为核心；引领层：绿色智能化标准。

该框架图成功地展示了该技术标准体系的全局，明确了“基础”与“应用”是当前体系建设的两大核心支柱，并指明了“绿色智能化”是未来发展的关键方向，为后续具体标准的制定提供了清晰的路线图。

3. 两者的关系

标准体系结构图与标准体系框架图是构建和理解标准体系的一体两面，它们之间构成了一种“宏观与微观”“战略与战术”“静态蓝图与动态机制”的互补关系。二者共同构成了标准体系从顶层设计到详细规划的完整表达。

3.1  核心关系：分工与协同

框架图是“战略地图”：它从战略高度出发，界定标准体系的范围和边界，明确体系的核心组成板块及其战略布局。它回答了“我们要在哪些领域建立标准？”这一战略性问题，如同城市的行政区划图。

结构图是“战术蓝图”：它在框架图确定的战略边界内，进行战术层面的设计，详细描述各组成部分之间的逻辑关联、依赖次序和交互机制。它回答了“这些领域的标准如何协同工作？”这一技术性问题，如同城市的交通网络、水电管网和建筑结构图。

框架图侧重于宏观架构：其价值在于简洁性和概括性，旨在让人一眼看清全貌，避免陷入细节。它突出了各板块的“分布”和“相互关系”，但这种关系是静态的、归类性的。

结构图侧重于微观逻辑：其价值在于精确性和指导性，它深入体系内部，揭示标准之间如何引用、支撑、调用，形成一种动态的、可运行的逻辑模型。它确保了体系的有机统一，而仅仅是零件的堆叠。

框架图是“对外名片”：由于其易于理解，常被用于对外沟通、协调和宣介，以便让管理者、合作伙伴及其他利益相关方快速把握体系概貌和目标。

结构图是“内部手册”：它是标准化专业人员用于体系规划、设计、制定和管理的内部工作指南，直接指导着新标准立项的位置选择以及现有标准关系的梳理与优化。

两者的关系并非一成不变，而是一个动态迭代、相互反馈的过程：

框架引导结构：通常是先通过框架图确定宏观方向和核心领域，再在此基础上绘制详细的结构图。框架图为结构图的开发提供了边界和约束。

结构反哺框架：在绘制结构图的过程中，可能会发现原有框架的划分不合理、领域缺失或重叠等问题。此时，就需要反馈并优化框架图，对其进行调整和重新规划。

共同演进：随着业务需求和技术的发展，标准体系需要持续更新。这一过程往往表现为：业务变化驱动框架图率先调整，进而引发结构图的相应优化，以确保整个标准体系始终保持适应性和有效性。

在标准体系的构建和实施过程中，框架和结构都需要根据实际情况进行调整和优化。随着业务需求、技术发展等因素的变化，框架可能需要重新规划，结构也可能需要相应调整，以保持标准体系的适应性和有效性。

——根据网络内容整理，公益传播，供学习参考。
